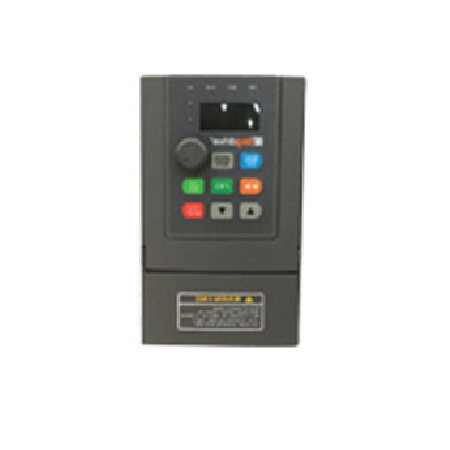

Hız kontrol cihazları, endüstrinin temeli olan standart indüksiyon motorlarının hız ve torkunun kontrol edilmesi amacı ile kullanılmaktadır. Motor sürücüsü olarak da adlandırılan bu cihazlar, sürüş işleminin verimliliğini artırırken aynı zamanda motor hızının da kontrolünü sağlamaktadır. Yine bu makineler, düşük kapasiteye ihtiyaç duyulması halinde makinenin hızını azaltır ve enerji tasarrufu sağlarlar. Bu sayede de üretim sürecinde doğru hız kontrolü, ortaya çıkan ürünlerin kalitesini de üst seviyeye çıkarmaktadır. Bunların yanı sıra hız kontrol cihazı yalnızca motor kontrol etme görevinin dışında daha pek çok ihtiyaca cevap vermektedir. Bu ihtiyaçlar arasında; pozisyon kontrol, fan ve pompa kontrol, sabit ya da değişken basınç ve ısı kontrol yer almaktadır.
Herhangi bir motorun elektronik olarak hız kontrolünü sağlayan elektroliz cihazlar, hız kontrol cihazı olarak adlandırılırlar. Günümüzde farklı motor gücü ve voltajı için hız kontrol cihazları üretilmektedir. Yine bu cihazlarının kullanımının sunduğu birçok avantaj bulunmaktadır. Bu avantajları ise şöyle açıklayabiliriz:
Tüm bunların yanı sıra bu cihazların kullanımının pozisyon regülasyonu, mekanik fren kontrolü ve tork hafızası gibi daha pek çok avantajı bulunmaktadır. Siz de üretimde azalan bakım giderleri ve enerji tasarrufu için hız kontrol cihazı kullanabilir ve aynı zamanda kalite artışı sağlayabilirsiniz.
CNC routerlar ve diğer CNC makineleri, genellikle işlemeli parçaları döndürmek ve kesmek için bir spindle veya mil kullanır. Bu spindle'lar, genellikle yüksek hızlarda çalışan elektrikli motorlar tarafından çalıştırılır. Bu motorların kontrolü, genellikle bir hız kontrol cihazı veya inverter ile gerçekleştirilir.
Inverter Nedir? İnverter, bir çeşit motor hız kontrol cihazıdır. Alternatif akımı (AC) doğru akıma (DC) dönüştürür ve ardından tekrar AC'ye dönüştürür, ancak bu sefer belirli bir frekansta. İnverterler, motorun hızını değiştirmek için kullanılır çünkü motor hızı, AC'nin frekansına bağlıdır.
Yüksek Frekanslı Motorların İnverter ile Kontrolü Yüksek frekanslı motorları, özellikle CNC spindle'ları çalıştırmak için inverterler kullanılır. Bu cihazlar, kullanıcının motor hızını hassas bir şekilde kontrol etmesini sağlar. Böylece, kullanıcı, malzemeye, kesme hızına ve diğer işlem parametrelerine bağlı olarak en uygun hızı seçebilir.
İnverter kullanmanın avantajları şunları içerir:
Hız Kontrolü: İnverterler, motor hızını hassas bir şekilde kontrol etmek için kullanılır. Bu, malzemeye, kesme hızına ve diğer işlem parametrelerine bağlı olarak en uygun hızın seçilmesini sağlar.
Enerji Tasarrufu: İnverterler, motorun sadece gerekli olduğu kadar enerji tüketmesini sağlar. Bu, enerji tasarrufu sağlar ve operasyon maliyetlerini düşürür.
Motorun Ömrünü Uzatır: İnverterler, motorun yüksek hızlarda çalıştırılmasını ve ardından hızlı bir şekilde durdurulmasını sağlar. Bu, motorun ömrünü uzatır ve bakım maliyetlerini azaltır.
Bu yüzden, CNC router'ların ve diğer CNC makinelerinin işlemeli parçaları döndürmek ve kesmek için yüksek frekanslı motorları ve spindle'ları inverter kullanarak kontrol etmek yaygın bir uygulamadır. Bu, hassas hız kontrolü, enerji tasarrufu ve uzun motor ömrü gibi avantajlar sağlar. Bu yüzden, işlemeli parçaların kalitesini artırır ve işlem maliyetlerini düşürür.
Siemens Sinamics V20 inverter, endüstriyel uygulamalar için tasarlanmış bir frekans invertorudur ve motor hız kontrolünde kullanılır. Spindle motoru için Sinamics V20 ayarları aşağıdaki genel adımları takip edebilir. Ancak, belirtmek gerekir ki, her sistem ve spindle motoru farklıdır ve özellikle büyük veya karmaşık bir sistemle çalışırken profesyonel bir mühendis tarafından yardım almanız tavsiye edilir.
Manuelin İncelenmesi: İlk olarak, Sinamics V20 ve spindle motorunun kullanıcı kılavuzlarını dikkatlice incelemeli ve gerekli teknik bilgileri almalısınız.
Parametre Ayarları: Siemens Sinamics V20'nin kullanıcı arayüzünü kullanarak, spindle motorunuzun gereksinimlerine uygun parametreleri ayarlayın. Bu genellikle motorun gücü, voltajı, frekansı ve hızını içerir.
Hız Ayarı: Hız ayarını kontrol etmek, makinenin performansı için kritiktir. Motor hızını doğru bir şekilde ayarlamak, istenen hassasiyet ve kesme kalitesini sağlar.
Test Çalışması: Ayarları yaptıktan sonra, önce küçük bir test çalışması yapın. Bu, ayarların doğruluğunu ve motorun beklenen şekilde çalıştığını doğrular.
Her zaman, belirli bir duruma ve sisteme uygun bir şekilde ayar yapılmalıdır. Bir CNC sistemi karmaşık bir sistemdir ve her zaman belirli bir duruma göre değişiklik gösterebilir. Özel kullanıcı kılavuzunu okuyun ve iş güvenliği prosedürlerine uyun.
Unutmayın, her zaman büyük veya karmaşık bir sistemle çalışırken profesyonel bir mühendis veya teknisyenden yardım alın. Siemens veya makine üreticinizle iletişim kurarak daha fazla destek alabilirsiniz.
Sinamics V20 frekans invertörü kullanırken, parametre ayarlarını değiştirmek genellikle kullanıcı arayüzü üzerinden veya Starter veya TIA Portal gibi bir yazılım aracılığıyla yapılır.
Aşağıda, genellikle yapılan bazı genel ayarlamalar bulunmaktadır:
Motor Parametreleri: Motorun nominal gücü (P0305), nominal akımı (P0307), nominal hızı (P0310), ve nominal voltajı (P0308) gibi motorunun özelliklerini doğru bir şekilde ayarlamalısınız. Bu değerler motorun teknik belgesinde bulunabilir.
Motor Kontrol Tipi: Sinamics V20, V/f kontrolü ve FCC (Flux Current Control) olmak üzere iki motor kontrol tipi sunar. Genellikle, V/f kontrolü, genel uygulamalar için uygundur, FCC daha hassas hız kontrolü gerektiren uygulamalar için kullanılır (P1300).
Hız Ayarı: Maksimum ve minimum çıkış frekanslarını (P1080 ve P1081) ayarlayabilirsiniz.
Hızlandırma ve Yavaşlama Süreleri: Motorun hızlandırma (P1120) ve yavaşlama (P1121) sürelerini ayarlayabilirsiniz.
Hata ve Alarm Ayarları: Motor hataları ve alarmları ile ilgili çeşitli ayarlar yapılabilir. Bu, motor koruma ve hata teşhisi için önemlidir.
Bu, genel bir bakış olup, belirli bir duruma veya uygulamaya göre ayarların değiştirilmesi gerekebilir. Her zaman, belirli bir duruma uygun şekilde ayar yapılmalı ve güvenlik prosedürlerine uyun.
Unutmayın, büyük veya karmaşık bir sistemle çalışırken her zaman bir mühendis veya teknisyenden yardım almanız önerilir. Siemens veya makine üreticinizle iletişim kurarak daha fazla destek alabilirsiniz.
Siemens Sinamics V20 frekans invertöründe, hızlı kurulum için bazı önemli parametreler vardır. Bu parametreler genellikle, makinenin güç ve hız gereksinimlerine göre özelleştirilir.
İşte bazı temel hızlı kurulum parametreleri:
Motor Parametreleri
Çalışma Parametreleri
İzleme ve Hata Toleransları
Bu parametrelerin değerleri, genellikle kullanılan motorun teknik özelliklerine göre ayarlanır. Daha spesifik gereksinimler için, Siemens teknik dökümanlarını veya makine üreticinizin belgelerini kontrol edebilirsiniz.
